      F, La cornicietta che fa piede alle statue.
      G, Il Soffitto dell'Architraue tra le colonne.
      H, L'Architraue nella parte di dentro de i portici, che sostiene i uolti.

      Tavola 37: vedi

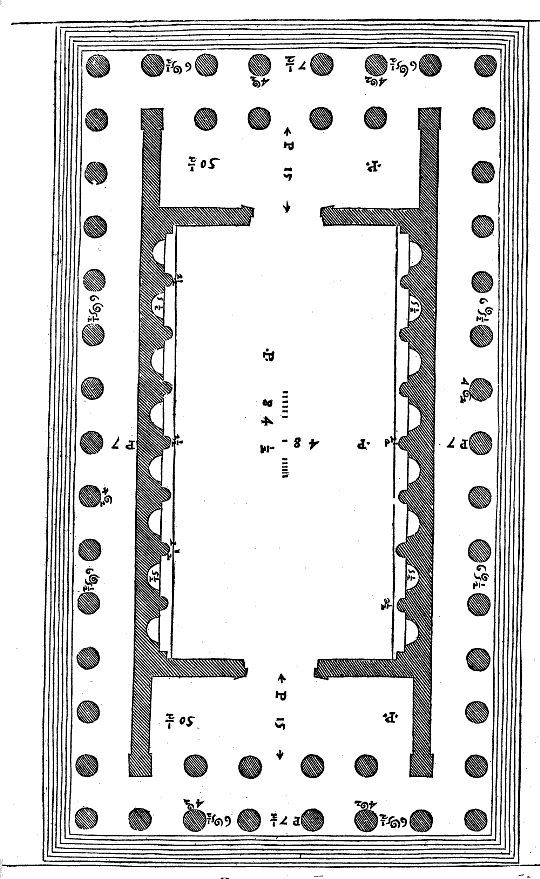

      Capitolo 15 - "...E però ne ho fatto cinque Tauole. Nella Prima che è la anteposta ui ho disegnato la pianta."


      Tavola 38: vedi
      Capitolo 15 - "Nella Seconda l'Impiede della facciata dauanti."


      Tavola 39: vedi

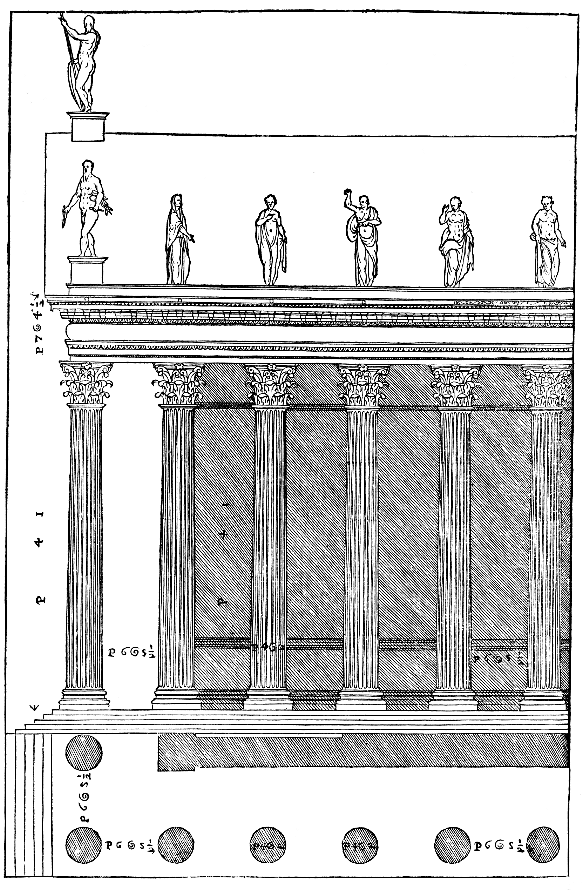

      Capitolo 15 - "Nella Terza una parte del lato di fuori."


      Tavola 40: vedi

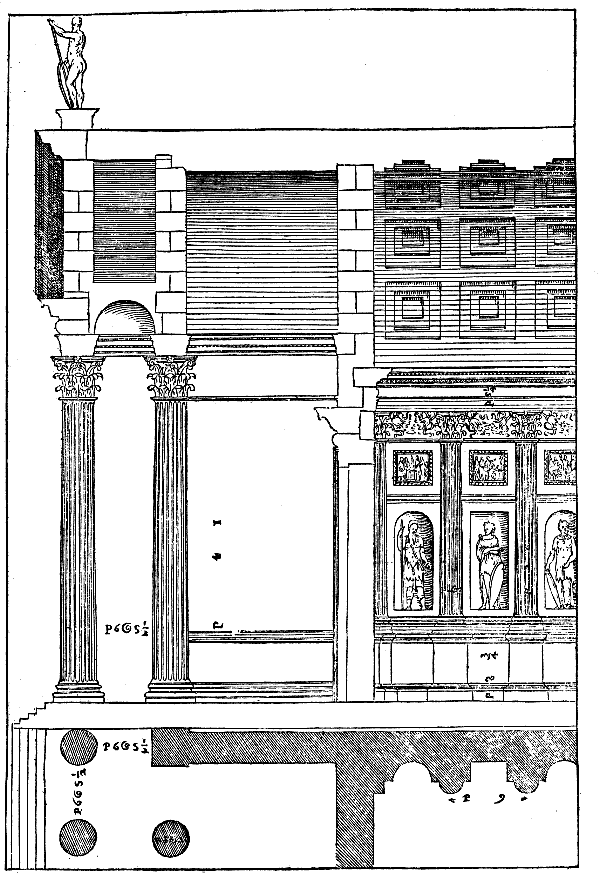

      Nella Quarta una parte del lato del portico, e tempio, di dentro.


      Tavola 41: vedi
      Capitolo 15 - "Nella Quinta ui sono gli ornamenti del portico."

      DEL BATTESIMO DI COSTANTINO.
      Cap. XVI.
      IDISEGNI, che seguono sono del Battesimo di Costantino, il quale è à San Giouanni Laterano. Questo Tempio per mia opinione è opera moderna fatta delle spoglie di edificij antichi, ma perche è bella inuentione, & ha gli ornamenti molto bene intagliati, & con uarie maniere di intagli, onde se ne potrà l'Architetto seruire in molte occasioni; mi è paruto come necessario il porlo insieme con gli antichi, e tanto più che da tutti è tenuto per antico. Le colonne sono di porfido, & di ordine Composito. La basa è composta dell'Attica, & della Ionica, ha i due bastoni dell'Attica, & i due Cauetti della Ionica: ma inuece di due Astragali, ò Tondini, che si fanno tra i Cauetti nella Ionica, questa ne ha un solo, il quale occupa quello spacio, che occuperebbono tutti due.
