      Sono di questo Tempio sei tauole.

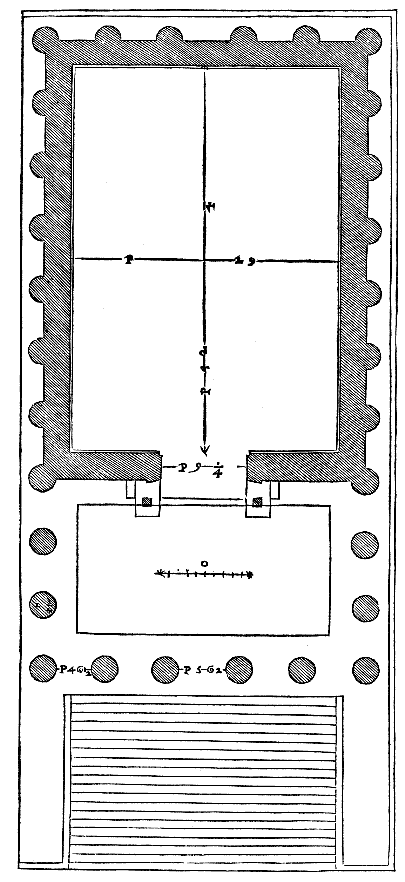

      Nella Prima ch'è la presente è disegnata la Pianta.

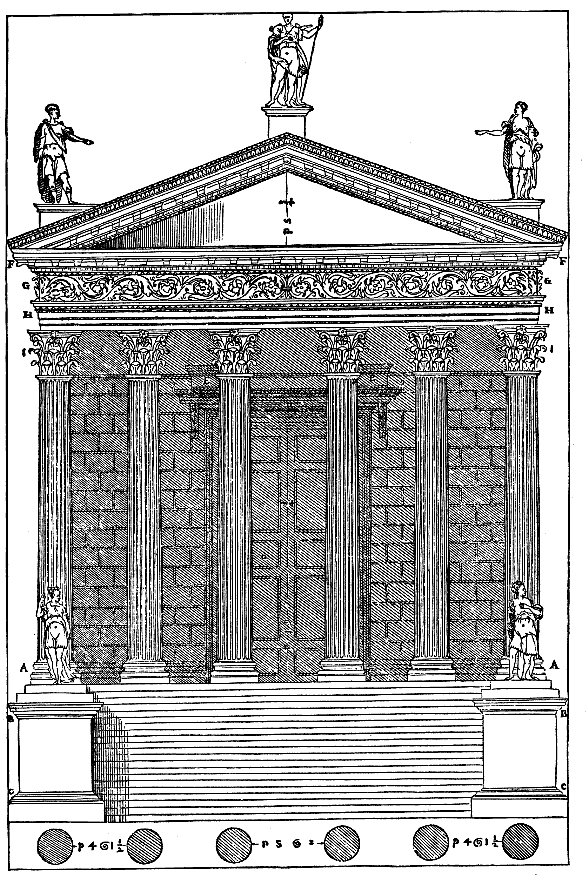

      Nella Seconda il diritto della facciata dauanti.

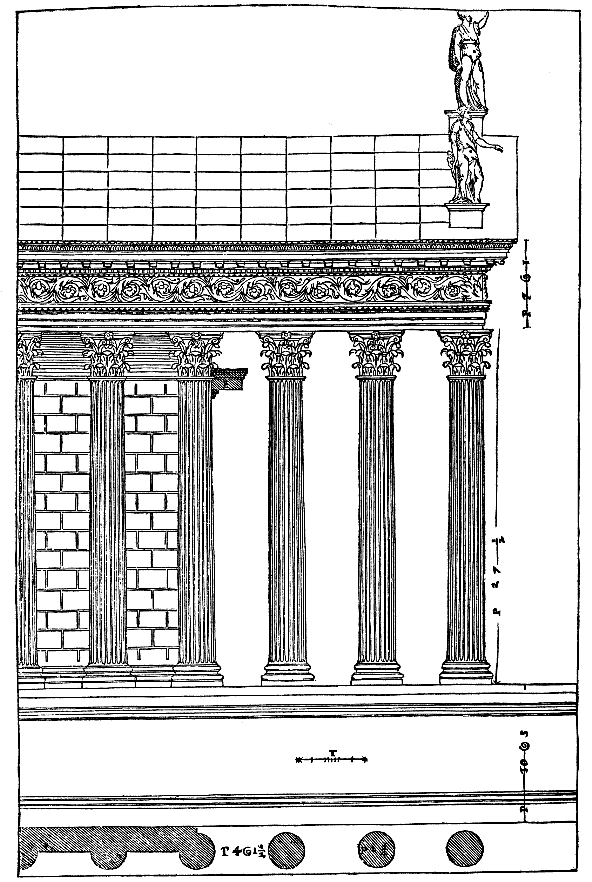

      Nella Terza il diritto per fianco.

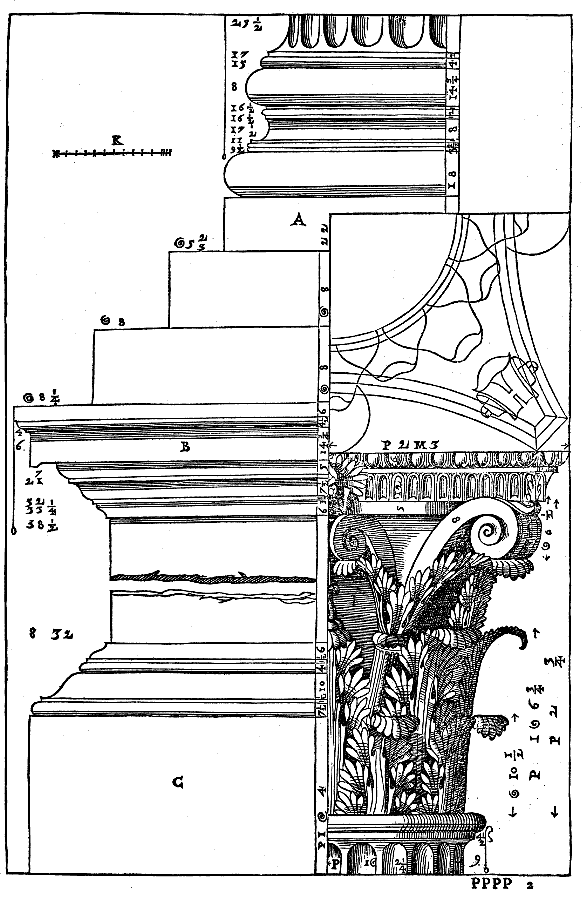

      Nella Quarta u'è parte de i membri.
      A, E' la basa delle colonne.
      B, La cimacia. del piedestiloC, La basa.
      & appresso ui è disegnata la quarta parte dell'impiè, & della pianta del capitello.

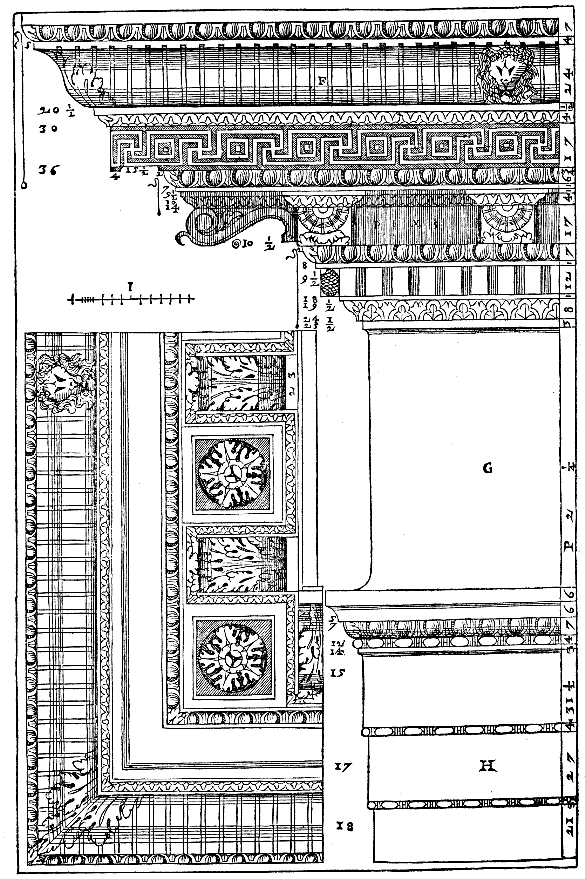

      Nella Quinta u'è l'Architraue, il Fregio, e la Cornice.

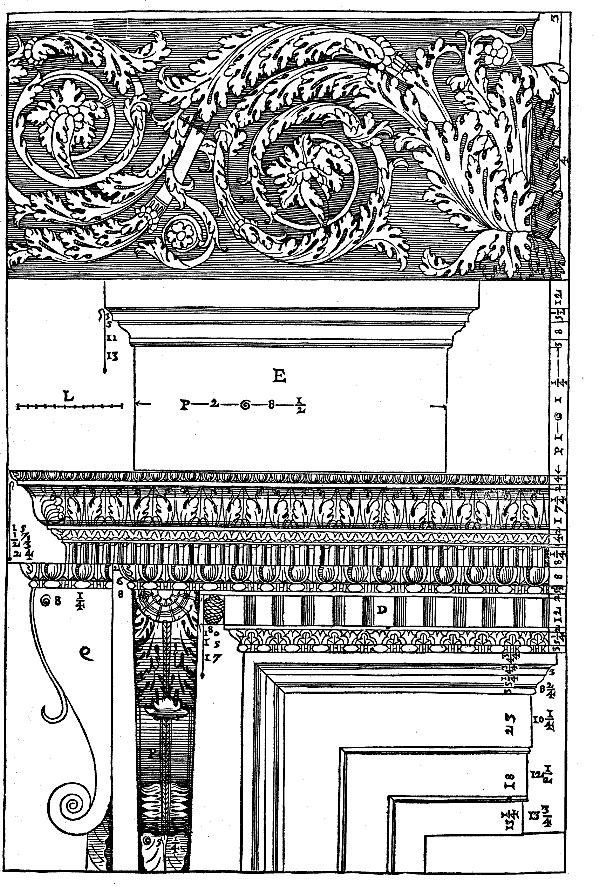

      Nella Sesta sono gli ornamenti della porta.
      E, E' il pezzo di pietra forato posto sopra la cornice della porta al dritto delle pilastrate, che esce fuori di quella.
      I fogliami che ui sono sopra, sono del fregio, che gira sopra le colonne intorno tutto il Tempio.


      Tavola 81: vedi
      Capitolo 28 - "Sono di questo Tempio sei tauole. Nella Prima ch'è la presente è disegnata la Pianta."


      Tavola 82: vedi
      Capitolo 28 - "Sono di questo Tempio sei tauole. Nella Seconda il diritto della facciata dauanti."


      Tavola 83: vedi
      Capitolo 28 - "Sono di questo Tempio sei tauole. Nella Terza il diritto per fianco."


      Tavola 84: vedi
      Capitolo 28 - "Sono di questo Tempio sei tauole. Nella Quarta u'è parte de i membri."


      Tavola 85: vedi
      Capitolo 28 - "Sono di questo Tempio sei tauole. Nella Quinta u'è l'Architraue, il Fregio, e la Cornice."


      Tavola 86: vedi
      Capitolo 28 - "Sono di questo Tempio sei tauole. Nella Sesta sono gli ornamenti della porta."

      DELL'ALTRO TEMPIO DI NIMES.
